AAAoleg
Здравствуйте!
Нужен чертеж электр. окрывалки для проветривания теплицы.
Где-то читал что можно сделать из стеклоподъемника от автомобиля.
Если кто-то знает как сделать, или уже сделал такую открывалку, поделитесь пожалуйста.
Принимаются любые варианты и идеи, но только действующие.
Буду оч признателен!
Дан
Цитата(AAAoleg @ 30.1.2010, 21:55) *
Здравствуйте!
Нужен чертеж электр. окрывалки для проветривания теплицы.
Где-то читал что можно сделать из стеклоподъемника от автомобиля.
Если кто-то знает как сделать, или уже сделал такую открывалку, поделитесь пожалуйста.
Принимаются любые варианты и идеи, но только действующие.
Буду оч признателен!

Может Вы имели в виду открывашку для двери багажника ? Их приспосабливали для проветривания теплицы. Тема есть про это. Про стеклоподьемники впервые слышу.
Mikle
Существуют масляные гидроподъемники для открывания форточки в теплице. По внешнему виду напоминают газовый или масляный амортизатор
для крышки багажника автомобиля. Когда покупал теплицу, они шли в комплекте. Производятся где-то в Белоруссии. Все бумаги по ним к сожеленью на даче.
Маэстро
Цитата(Mikle @ 1.2.2010, 20:46) *
Существуют масляные гидроподъемники для открывания форточки в теплице. По внешнему виду напоминают газовый или масляный амортизатор

Господа! Человек просит вполне конкретную вещь, а вы ему предлагаете газовые амортизаторы...
Как я понимаю, самое подходящее - это подъемник от Волги. Там нет тросов, одни рычаги. При желании, можно все "сгородить" по месту. Если мне не изменяет память, были электрические "Беркут". Очень компактная конструкция.
Вот, нашел. Точно, - Беркут. icon_lol.gif http://www.xenon2.ru/shop.html?page=shop.b...20&vmcchk=1
Mikle
Цитата(Маэстро @ 1.2.2010, 21:42) *
Господа! Человек просит вполне конкретную вещь, а вы ему предлагаете газовые амортизаторы...
Как я понимаю, самое подходящее - это подъемник от Волги. Там нет тросов, одни рычаги. При желании, можно все "сгородить" по месту. Если мне не изменяет память, были электрические "Беркут". Очень компактная конструкция.
Вот, нашел. Точно, - Беркут. icon_lol.gif http://www.xenon2.ru/shop.html?page=shop.b...20&vmcchk=1



То есть предлагается подвести к теплице 12 вольт питания + контроллер температуры в теплице + механизм подъема ?

По моему все гороздо проще по ссылке http://www.sianieshop.ru/product_info.php?products_id=413
Маэстро
Цитата(Mikle @ 2.2.2010, 23:54) *
То есть предлагается подвести к теплице 12 вольт питания + контроллер температуры в теплице + механизм подъема ?

По моему все гороздо проще по ссылке http://www.sianieshop.ru/product_info.php?products_id=413

Ну, во-первых - теплицы у всех - разные. wink.gif Кто-то, в теплицы ставит компьютеры, а кто-то - сшивает между собой разрезанные бутылки для покрытия теплицы. icon_lol.gif
Во-вторых - есть такие на Форуме, у которых эти гидроцилиндры РЕАЛЬНО хорошо работают?
Я, как-то, от жадности, купил пять таких цилиндров. Ни один нормально не работал. С "вежливыми" словами вернул назад в магазин.
Нурыч
Вот человек писАл в этой ветке http://dacha.wcb.ru/index.php?showtopic=11477&st=60
"...Вы забыли про обычный автомобильный аакумулятор? У меня уже 4-й год работает такая система с фороточкой по типу автомобильного стеклоподъемника..."
Давайте его попросим рассказать про свою конструкцию.
BlackKnight
Цитата(Маэстро @ 3.2.2010, 12:13) *
Во-вторых - есть такие на Форуме, у которых эти гидроцилиндры РЕАЛЬНО хорошо работают?

Есть, я, но мой цилиндр я покупал у того человека которого рекомендовал в своей статье Курдюмов. Он сделан из заваренного отрезка трубы и той штукой которая держит в открытом состоянии заднюю дверь на ВАЗ 2104 или девятке. Штука по умному называется - телескопическим газонаполненным упором.
Поход на этот:

Служит уже больше трех лет, прошедшим летом доливал в нее масла. Работает действительно хорошо.
А вот то что мне продали к новой теплице, у которого все в одном корпусе, работает плохо, и масло течет и ход штока очень маленький. Он вот такой:
Дачник


Первое фото обрабатывал лично я под сайт Курдюмова http://kurdyumov.ru/knigi/teplica/teplica01.php , а второе...
Догадайтесь с двух раз, откуда они его взяли?
BlackKnight
Цитата(Дачник @ 3.2.2010, 13:56) *
Первое фото обрабатывал лично я под сайт Курдюмова http://kurdyumov.ru/knigi/teplica/teplica01.php , а второе...
Догадайтесь с двух раз, откуда они его взяли?

Да узнал я фото, просто искал через яндекс, лень было искать на сайте Курдюмова.
К тому же не каждый рассматривает свойства картинок. icon_lol.gif
Дачник
Цитата(BlackKnight @ 3.2.2010, 15:06) *
Да узнал я фото, просто искал через яндекс, лень было искать на сайте Курдюмова.
К тому же не каждый рассматривает свойства картинок. icon_lol.gif

Дык, я ж не про тебя, а про тех ворьёв в законе! icon_lol.gif
BlackKnight
Цитата(Дачник @ 3.2.2010, 14:16) *
Дык, я ж не про тебя, а про тех ворьёв в законе! icon_lol.gif


Да к сожалению таких полно.
Sergeba
Цитата(Маэстро @ 3.2.2010, 12:13) *
Во-вторых - есть такие на Форуме, у которых эти гидроцилиндры РЕАЛЬНО хорошо работают?
Я, как-то, от жадности, купил пять таких цилиндров. Ни один нормально не работал. С "вежливыми" словами вернул назад в магазин.


Основная ошибка это то что вы КУПИЛИ. Я тоже купил два (Дусясан), оба через два дня перестали работать, но я изготовил собственные, которые отработали прошлый сезон без проблем и сейчас оставлены в теплицах для проверки "зимовки". Подробное описание изготовления можете посмотреть по ссылке http://dacha.wcb.ru/index.php?showtopic=11477&st=80 пост №95

Кстати "нерабочие" открывалки покупал на ВВЦ у фирмы "Сияние" (http://www.sianieshop.ru/product_info.php?products_id=413). Не выбрасывайте деньги на ветер!!!

Цитата(Дачник @ 3.2.2010, 13:56) *
Первое фото обрабатывал лично я под сайт Курдюмова http://kurdyumov.ru/knigi/teplica/teplica01.php , а второе...


Я изготовил похожую конструкцию (ссылка в предыдущем посте). Опишите Вашу конструкцию соединения шланга и цилиндра. У меня это было самое сложное - применялся эпоксидный клей, нарезка резьбы в нём и т.д. изготовление этого соединения в течении суток (выдержка для застывания клея).
AAAoleg
Дело в том, что у меня уже стоит на теплице открывалка, сделанная на основе амортизатора двери_(ваз 2109).
Она оч. "заторможенная" при открывании, и еще более "заторможенная" при закрывании.
Сделал(запаял) я простейший терморегулятор, теперь ищу схемку или чертеж подъемного миханизма на основе стеклоподъмника от авто. Ксожалению "беркут" не подходит, т.к. в нашей провинции его не возможно купить, единственный вариант - это демонтировать с импортного авто, какой-нить механизм, и приспособить его на форточку теплицы.
ссылка http://www.sianieshop.ru/product_info.php?products_id=413 предложенная Mikle, у меня почемуто неоткрывается
ijul
есть такая штука актуатор http://www.aketon.ru/products_linak_techline.html
можно использовать, как приводы для открытия фрамуг, привод от поворотного механизма спутниковых антенн http://www.domica.ru/aktuator.html
и ещё можно погуглить http://www.owen.ru/forum/showthread.php?t=6627
Маэстро
Цитата(ijul @ 4.2.2010, 8:24) *
есть такая штука актуатор

Во! Это, пожалуй, самый оптимальный вариант. icon_lol.gif
AAAoleg
Цитата(ijul @ 4.2.2010, 8:24) *
есть такая штука актуатор http://www.aketon.ru/products_linak_techline.html
можно использовать, как приводы для открытия фрамуг, привод от поворотного механизма спутниковых антенн http://www.domica.ru/aktuator.html
и ещё можно погуглить http://www.owen.ru/forum/showthread.php?t=6627


Да.... Классная штука!!! Повторюсь еще раз, у нас такое невозможно купить icon_sad.gif(((
Маэстро
Цитата(AAAoleg @ 4.2.2010, 22:35) *
Да.... Классная штука!!! Повторюсь еще раз, у нас такое невозможно купить icon_sad.gif(((

Я думаю, что можно разыскать какой-нибудь интернет-магазин, торгующий с мировым центром цивилизации -Кукуево. icon_lol.gif
Sergeba
Цитата(AAAoleg @ 4.2.2010, 1:14) *
ссылка http://www.sianieshop.ru/product_info.php?products_id=413 предложенная Mikle, у меня почемуто неоткрывается


Лучше и не смотрите, там не только ссылка не открывается, через два дня и открывалка не будет открываться sml00.gif

Цитата(ijul @ 4.2.2010, 8:24) *
есть такая штука актуатор http://www.aketon.ru/products_linak_techline.html
можно использовать, как приводы для открытия фрамуг, привод от поворотного механизма спутниковых антенн http://www.domica.ru/aktuator.html
и ещё можно погуглить http://www.owen.ru/forum/showthread.php?t=6627


Весч конечно хорошая, но прикинте сколько это будет стоить. Мне же моя конструкция обошлась в 800-1000руб.
elyaroos
Можно я немного выскажусь...
Сделал в прошлом году в ноябре, не открывалку, а нечто... думаю, получше. Хотя, если паяльником не пользовались - думаю, не для вас. Но как вариант, быть может кому-то пригодится.
Стоит простейший термостабилизатор, на микросхеме К176ЛА7 (схем много термостабилизаторов для аквариума, к примеру). На выходе - вентилятор. Терморезистор свисает внутрь теплицы. Питание от 12 вольт. Испытывал в воде. Мерял обычным термометром. Настраивать, конечно, сложновато с кручением подстроечника и подбором резистора нижнего уровня, добавлением льда и горячей воды, но можно.
Сделал таких три схемы. Две в теплицы, одну - про запас. В этом году установлю. Вентиляторы будут взяты от компьютерных блоков питания, установлены два на вход и на два на выход. Температура в теплице повышается до 26 градусов, срабатывает на выходе тиристор и включается вентилятор. При опускании температуры до 22 градусов, вентиляторы отключаются. Питание от аккумулятора свинцового от UPS-ника. Для дачи - думаю в самый раз. Правда, есть один недостаток. Хотя, быть может это и достоинство. Инерция. Пример простой. Палящее солнце зашло за тучу, терморегулятор охлаждает дальше, а не останавливается, когда солнце снова выйдет. Хотя, как настроить. Можно в этом регуляторе сделать +- 1 градус, но настройки будет на неделю wink.gif
Конечно, схема не испытана до конца, пока буду там все делать - буду следить. Кстати, в ждущем режиме эта схема от аккумулятора совсем ничего не потребляет. Также опытным путем замерию, сколько надо времени, чтобы вновь подзаряжать аккумулятор. Не хочется вести провода от дачного дома до теплицы, далековато.
Leo
Цитата(elyaroos @ 8.2.2010, 23:35) *
... срабатывает на выходе тиристор и включается вентилятор. При опускании температуры до 22 градусов, вентиляторы отключаются. ...

Чем будете отключать тиристор?
elyaroos

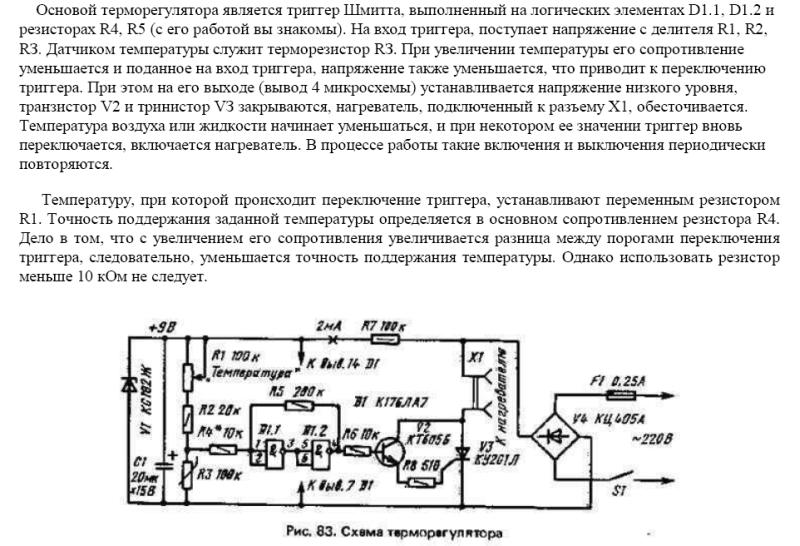

Понятно. Нужен пример. Нет проблем.

Схема на 220 вольт. Прекрасно работает от 12-ти вольт. Для этого снимаем резистор R7 и стабилитрон V1. Хотя, для надежности и стабильности - я поставил вместо резистора (убрав стабилитрон), простенький преобразователь на 9 вольт из транзистора-резистора-стабилитрона (можно взять 78L09).
R3 - терморезистор поставил на 4,7 ком, зеленый такой, выглядит как маленькая "лепешка", одел на подключенные экранированные провода ПВХ-трубки и погрузил его в смесь дихлорэтана с пластмассой (можно в эпоксидку, можно в силиконовый герметик). R4 - для точности срабатывания. Можно подобрать его, чтобы срабатывало при +- 1 градус. Сразу скажу - замучаетесь настраивать!
Подстроечник - 100 ком, многооборотистый. Так на схеме. Хотя, я перебрал разные варианты. Главное соблюдать порог срабатывания. У всех микросхем разных партий он разный. Я лично просто ставил постоянный резистор и последовательно ставил подстроечник, затем еще один постоянный. Если температура была срабатывания выше или ниже, просто подбирал резистор постоянный, а подстроечник крутил. У меня стоит 3,3 ком, многооборотистый.
Тиристор брал КУ202А. Транзистор поставил КТ315А. Вместо "Нагревателя" - вентилятор.
И самое важное - неиспользованный инвертор из третьего элемента нужно использовать между R6 и цепью 4 вывод D1.2+R5. Иначе будет работать схема наоборот. И последний инвертор, его входы нужно подключить к плюсу или минусу (не важно).
Принцип работы прост. Эта схема хорошо себя зарекомендовала при рождении нашего ребенка (чуть больше 10 лет назад). Мама сцеживала молоко, ставила бутылочку в водную среду, где был нагреватель. Температура падает, схемка включается. Здесь нужно наоборот. Температура повышается - схема включается, поэтому - инвертор требуется. Если кто чего не понял - нет проблем, объясню.
Самое главное в этой схеме - образцовое питание. Нужно следить за зарядом аккумулятора. Чуть понижение питания - схема будет срабатывать при других температурах. Хоть и сглаживание будет производиться с помощью 78L09, но если напряжение упадет ниже 11 вольт - лучше такой аккумулятор подзарядить. А еще лучше - питать от трансформатора + аккумулятор, соединенные через диоды к главной схеме. Если Чубайс отключает свет на даче - аккумулятор будет спасать. wink.gif
Еще рекомендация. Конденсатор по питанию - С1 - от 470 мк и выше. Правда, при настройке - конденсатор большой емкости будет еще долго в себе содержать заряд. Вначале ставим маленькой емкости конденсатор, настроим схему, затем ставим конденсатор уже на постоянное обслуживание схемы - большой емкости.
Leo
Статью Вы хорошую написали, все правильно, но, не обижайтесь, в данной схеме тиристор включен в цепь пульсирующего, нефильтрованного, напряжения.
На постоянном токе от аккумулятора тиристор у Вас включится, а вот выключить его будет нечем и вентиляторы будут работать постоянно.
elyaroos
Прикол хотите? А он выключается. Сам удивляюсь.
Толи я в PCAD-е разводил по-другому...
Я уже не помню. Главное - суть. А можно и не ставить тиристор, а поставить транзистор вместо него.
Либо, что проще... Поставить транзистор КТ805, 815, 817, 819 вместо КТ605. Эмитер на минус. Резюк и тиристор убираем совсем.
Leo
Цитата(elyaroos @ 12.2.2010, 1:02) *
Прикол хотите? А он выключается. Сам удивляюсь.
...

Про ток удержания тиристора слышали? icon_lol.gif Нагрузка маленькая, сделаете побольше - не будет отключаться ...
servalen
Цитата(elyaroos @ 12.2.2010, 1:02) *
Прикол хотите? А он выключается. Сам удивляюсь.
Толи я в PCAD-е разводил по-другому...
Я уже не помню. Главное - суть. А можно и не ставить тиристор, а поставить транзистор вместо него.
Либо, что проще... Поставить транзистор КТ805, 815, 817, 819 вместо КТ605. Эмитер на минус. Резюк и тиристор убираем совсем.


А зачем такой огород городить? Не проще ли использовать простую схему с автомобильным реле и биметалическим датчиком температуры от старых ЭВМ? Но только я сомневаюсь что в жаркую погоду АКБ хватит на то чтобы остудить парник!Если правда воздух гонять по трубам под грядками, но это уже описывалось!
elyaroos
Вообще, я ни на что не намекал, выложил схемку - как образец фантазии и творчества.
